伸縮接頭系列

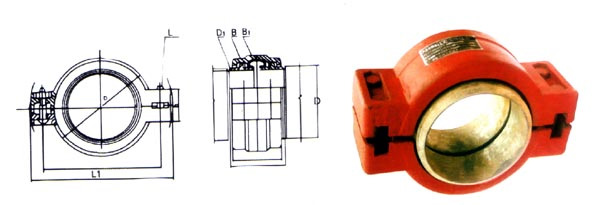

KRHD鋼制柔性管接頭

性能特點：鋼制柔性管接頭又稱卡箍、鋼制柔性接頭、鋼質柔性接頭、對開式伸縮接頭、管接頭。鋼制柔性管接頭是一種管道連接，性能可靠，安裝簡便的產品。在低壓時，靠密封圈的彈性變形，達到密封目的；在壓力增加時，通過介質作用在密封圈上，起到自密封的作用，并在管端間留有間隙來補償管道因熱脹冷縮而產生的位移和撓曲。

電話：18530918277

產品介紹
適用范圍
注意事項
技術參數

產品介紹

性能特點：
鋼制柔性管接頭又稱卡箍、鋼制柔性接頭、鋼質柔性接頭、對開式伸縮接頭、管接頭。鋼制柔性管接頭是一種管道連接，性能可靠，安裝簡便的產品。在低壓時，靠密封圈的彈性變形，達到密封目的；在壓力增加時，通過介質作用在密封圈上，起到自密封的作用，并在管端間留有間隙來補償管道因熱脹冷縮而產生的位移和撓曲。

適用范圍

鋼制柔性管接頭安裝前須松開壓盤螺栓，將該產品拉至安裝長度，然后用對角法擰緊，切勿壓偏，如架空使用，兩端須安裝相應的固定支架。.法蘭連接采用GB4216.3－4126.5標準。如選用其它規格可另行生產。

注意事項

PN1.6/2.5/4.0/6.4MPa的KRHD型鋼制柔性管接頭主要數據表

外徑接管 Dw mm	公稱通徑 DN mm	允許管端軸向負荷 kgf	伸縮量 mm	允許轉角 φ	最小長度 mm	安裝長度 mm	最大長度 mm	配用螺栓 d×L mm
89	80	2680	20	17.90	90	100	110	M12×60
108	100	3550	20	15.06	90	100	110	M14×60
133	125	4620	20	13.05	95	105	115	M14×60
159	150	5530	20	12.09	100	110	120	M14×60
194	175	7370	20	10.51	100	110	120	M16×60
219	200	9370	20	9.33	106	116	126	M16×75
245	225	11750	20	8.36	112	122	132	M16×80
273	250	14620	20	7.51	117	127	137	M18×90
325	300	20680	20	6.32	120	130	140	M18×100
377	350	27875	20	5.45	125	135	145	M18×100
426	400	35600	20	4.80	130	140	150	M18×110
480	450	45180	20	4.28	135	145	155	M18×110
530	500	55120	20	3.88	140	150	160	M18×120
630	600	65900	22	3.27	145	155	165	M18×120
720	700	70170	22	2.86	150	160	170	M20×120
820	800	84400	22	2.51	155	165	175	M20×130
920	900	106200	22	2_24	160	170	180	M20×130
1020	1000	116870	22	2.02	165	175	185	M20×130
1220	1200	130600	24	1.69	170	180	190	M22×140
1420	1400	146200	24	1.45	175	185	195	M22×140
1620	1600	158300	24	1.27	180	190	200	M22×140
1820	1800	166000	24	1.13	185	195	205	M22×150
2020	2000	179000	24	1.01	190	200	210	M24×150
2220	2200	187000	26	1.01	195	205	215	M24×150
2420	2400	196000	26	1.01	200	210	220	M24×150
2620	2600	206000	26	1.01	205	215	225	M24×160
2830	2800	253300	26	1.01	210	220	230	M27×160
3020	3000	260100	26	1.01	215	225	235	M27×160
3220	3200	286900	26	1.01	220	230	240	M27×180

技術參數
